Im Menü "Maschinenparameter -> Anschluss" wird die Verbindungsart gewählt. Der Kontroller SMC5D-p32 kann per USB oder LAN verbunden werden.





Bei Anschluss per LAN kann der Kontroller auf zwei verschiedene Arten verbunden werden:

1. Anschluss über Router (z.B.: Fritzbox & Switchbox)

2. Anschluss direkt zum PC



Um LAN Verbindung aufzubauen sind folgende Schritte notwendig:



1. Der Kontroller SMC5D-p32 muss USB Verbindung haben (USB Treiber muss installiert sein). Bitte hier klicken um zu erfahren wie der USB Treiber installiert wird.



2. Die Firmware für LAN muss in den Kontroller über USB Verbindung aufgespielt werden. Die Firmware wird über das Menü "Hilfe -> Firmware Update" aufgespielt. Die Firmware für LAN hat die Bezeichnung smc5dp32v*LAN.fme.

   Beispiel: Die aktuelle Firmware ist Version 1.26 (Stand 21.01.2014), dann ist die Datei smc5dp32v126LAN.fme die entsprechende LAN Version.

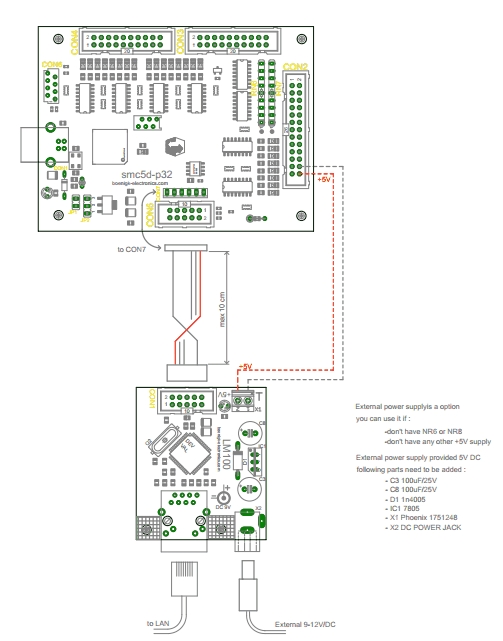

3. Nachdem die Firmware aufgespielt worden ist, verliert cncGraF Pro  die Verbindung über USB Schnittstelle. Damit die Verbindung über LAN aufgebaut werden kann, muss die LAN Platine angeschlossen werden.







Am LAN Modul müssen Led's leuchten. Falls Sie nicht leuchten, dann sollte der Kabel an CON7 andersherum gesteckt werden.



4. In Windows Einstellungen für IP muss IP und DNS auf automatisch eingestellt werden (wenn Anschluss direkt zum PC).

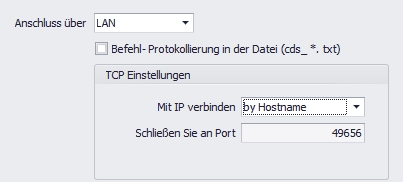

5. In der Software im "Maschinenparameter -> Anschluss" muss "LAN" und "by Hostname" gewählt werden.





6. Nach Verbindungsaufbau muss LAN Symbol (blau) im cncGraF Pro unten in der Statusleiste leuchten. Optional kann man mit "ping smc5d" Verbindung testen.
