Einrichtungsmaske |

|
Einrichtungsmaske |
|

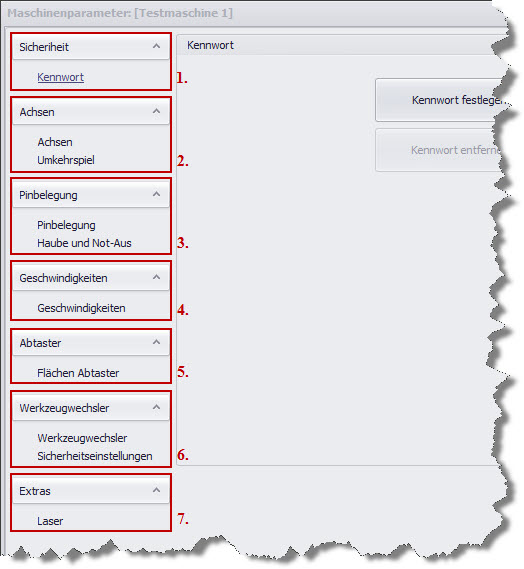

Anhand der folgenden Abbildung werden die einzelnen Parameter schrittweise erklärt. Aufrufen können Sie die Maske über das Hauptmenü "Einstellungen > Maschinenparameter > Anpassen..." oder über das Icon
in der horizontalen Menüleiste.
In diesem Dialog kann ein Kennwort zur Sicherung der Maschinenparameter eingegeben werden. Dies ist sinnvoll, um die Einstellungen vor unbefugten oder unerfahrenen Nutzern zu schützen. Somit wird verhindert, dass die Einstellungen aus Versehen oder absichtlich verändert werden.
Hier werden Werte zur Achsenauflösung, zum Verfahrweg der Maschine oder für die Referenzfahrt eingetragen. Außerdem gibt es die Möglichkeit, Werte für das Umkehrspiel einzutragen.
Das Menü Pinbelegung ermöglicht die Einstellung der einzelnen Ein-/Ausgänge des Controllers. Es kann bestimmt werden, welcher Typ von Referenzschalter (Öffner/Schließer) und an welchem Anschluss die Schalter angeschlossen sind. Außerdem können Einstellungen zur Fahrtrichtung, Referenzfahrtrichtung und der Motorenströme vorgenommen, sowie die Ausgänge für Spindel und Pumpe bestimmt werden . Desweiteren kann man hier die Motorstromabsenkung und den Takt invertieren. Der Menüpunkt "Haube und Notaus" legt die Eingänge für die entsprechenden Schalter fest.
Hier werden diverse Geschwindigkeiten wie Eilgeschwindigkeit, Referenzgeschwindigkeit und Start/Stop Geschwindigkeit der Maschine bestimmt. Außerdem können Einstellungen zur Beschleunigungsrampe für Fräsen/Bohren/manuelles Verfahren und für Referenzfahrten festgelegt werden. Weiterhin werden hier die Geschwindigkeiten zur Messung des Nullpunktes, der Werkzeuglängenmessung und der Abtastung vorgenommen.
Dieses Menü definiert die notwendigen Parameter zur Abtastung von Objekten.
In diesem Abschnitt werden sämtliche Parameter, wie z. B. der Typ des Wechslers (Z-Wechsler oder X, Y Wechsler), Hebe- und Senk- bzw. Anfahrgeschwindigkeiten, Positionierung der Werkzeuge und deren Anzahl festgelegt. Außerdem können hier Sicherheitseinstellungen für den Werkzeugwechsler vorgenommen werden.
