Die Funktion "Auswahl Rechteck" erlaubt das Bearbeiten (verschieben, drehen, kopieren oder löschen) von Zeichnungsteilen mit der Maus. Als erstes muss durch Anklicken des Symbols in der waagerechten Symbolleiste der Typ der Daten ausgewählt werden (Wahl zwischen Vektoren, Polylinie, Radiuskorrektur-Polylinie, Bohrpunkte oder Alles).

Auf der grafischen Oberfläche erscheint ein Kreuz-Mauszeiger, mit dem dann eine Auswahl erfolgen kann. Durch das Anklicken der linken Maustaste, das Ziehen der Maus und erneutem Anklicken der linken Maustaste wird ein Rechteck um eine Zeichnung oder ein Zeichnungselement gezogen. Es erscheint ein Rechteck in dem sich die ausgewählte Zeichnung oder die Zeichnungselemente befinden (siehe Abbildung).

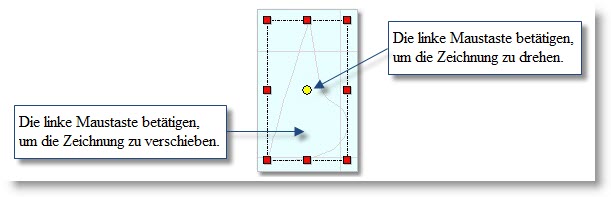

Abbildung: Den Inhalt des Auswahl-Rechtecks drehen, kopieren und verschieben



Nachdem die Auswahl mit der Maus erfolgt ist, kann jetzt durch die Wahl der Funktion mit der Taste und das Anklicken der linken Maustaste auf der Fläche die gewünschte Aktion durchgeführt werden.
