Navigation:  Bearbeiten > Schleppmesser - Korrektur

Vor einem Schneidevorgang ist die Ausrichtung des Schwenkmessers unbekannt. Deshalb muss sie vorher in der Y Richtung eingestellt werden (Abbildung 1).

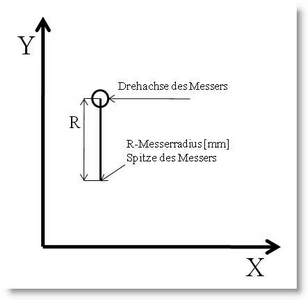

Abbildung 1: Startposition des Schwenkmessers



Gleich nach dem Start wird das Messer mit Hilfe einer Ausrichtungs-Schnittstrecke in Y-Richtung genau justiert (Abbildung 2).



Abbildung 2: Ausrichtungs-Schnittstrecke







Schleppmesser Korrektur:



Im Dialogfenster "Schleppmesser Korrektur" (siehe Abbildung 3) wird der Schwenkmesser-Radius korrigiert. Dieses Fenster rufen Sie auf, indem Sie über das Hauptmenü "Bearbeiten > Schleppmesser Korrektur..." gehen.

Das Fenster gliedert sich in zwei Bereiche, Schleppmesser Parameter und Schleppmesser Ausrichtung.



Schleppmesser Parameter:



•Messer-Offset: Dies ist der Abstand zwischen der Drehachse des Messers und der Messerspitze (Messerradius).

•Startwinkel: Der Startwinkel gibt die Winkeldifferenz für Folgewinkel an, bei der die Korrekturbahn für das Schneidemesser berechnet wird. Je größer der Startwinkel, desto runder werden die ausgeschnittenen Ecken. Empfohlen wird ein Wert von 8 Grad.

•Skalierung: Mit Skalierung kann die Zeichnung beliebig vergrößert werden.
Nach den Berechnungen darf die Zeichnung nicht mehr vergrößert werden, weil dann auch der Messerradius verändert wird.



Schleppmesser Ausrichtung:



•Im Abstand: Der hier eingetragene Wert gibt den Abstand des Ausrichtungsschnitts zur eigentlichen Kontur an.

•Länge: gibt die Länge der Ausrichtungsstrecke an

•Ausrichten: Wenn hier ein Häkchen gesetzt wird, fährt die Maschine die Ausrichtungsstrecke.

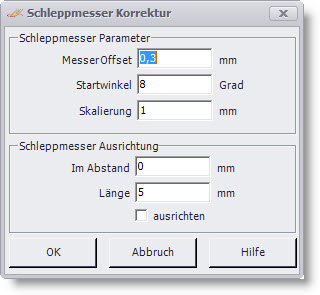

Abbildung 3: Schleppmesser Korrektur



Haben Sie alle Parameter entsprechend gesetzt, könne Sie mit "OK" diese bestätigen und cncGraF Pro berechnet die Schnittbahnen.
