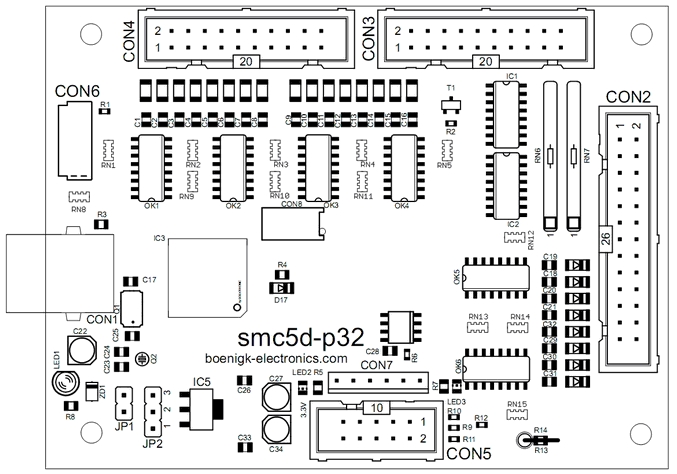

SMC5D-p32
1.Nach der Installation der Software, Controller an den PC und die Steuerelektronik anschließen und die Treiber installieren.
2.Die Steuerelektronik einschalten. Die Bohrspindel darf jetzt noch nicht anlaufen. Ist dass doch der Fall, muss der Ausgang der Spindel im Menü Maschinenparameter -> Pinbelegung umgeschaltet werden.
Pinbelegung für die 25 pol.- D-SUB Buchse (CON 2):
1.(Ausgang 1) Spindel ca. 5Volt 2.X Richtung ca. 5Volt 3.X Takt ca. 5Volt 4.Y Richtung ca. 5Volt 5.Y Takt ca. 5Volt 6.Z Richtung ca. 5Volt 7.Z Takt ca. 5Volt 8.(Ausgang 3) ca. 5Volt 9.(Ausgang 4)ca. 5Volt 10.(Eingang 1) Referenzschalter 1 11.(Eingang 2) Referenzschalter 2 12.(Eingang 3) Referenzschalter 3 13.(Eingang 4) Scanner
5Volt, Ausgang Strom 20mA
|
14. (Ausgang 2) Pumpe ca. 5Volt
15. (Eingang 5) Ref.-Schalter für die 4. Achse (A)
16. A Richtung ca. 5Volt
17. Stromabsenkung
18. A Takt ca. 5Volt
19. (Eingang 6) Ref.-Schalter für die 5. Achse (B)
20. X2/Y2 Takt für die 5. Achse
21. B Richtung ca. 5Volt
22. B Takt ca. 5Volt
23. (Eingang 7)
24. (Eingang 8) Werkzeuglängen-Mess-Schalter
25. GND
|
|
