Navigation:  Einstellungen > Maschinenparameter > Abtaster

Benutzen Sie einen neben der Spindel [A] fest installierten Abtaster [B], müssen sie im Abschnitt "Abtaster" Offset-Werte für dessen Positionierung angeben.

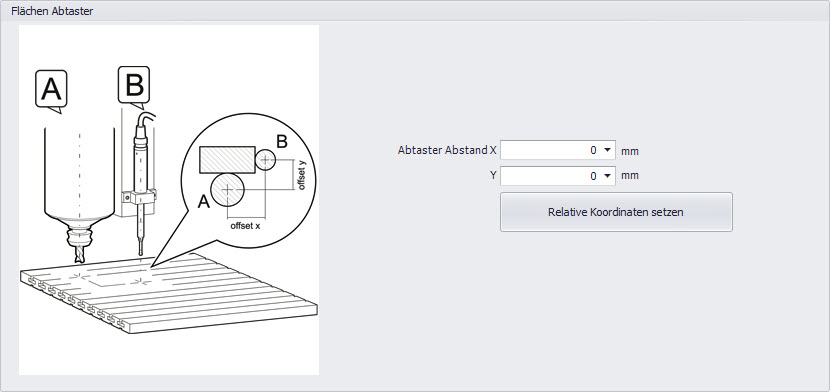

Wie diese Werte ermittelt werden, zeigt folgende Abbildung:





Sie können die Werte auf zwei Arten bestimmen:



1.Bestimmung der Absoluten Werte durch Messung der Abstände offset x und offset y

2.Bestimmung durch Übernehmen der relativen Koordinaten

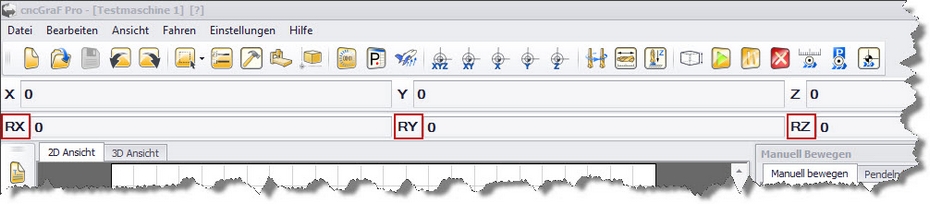

Hierzu müssen Sie zunächst im Hauptfenster von cncGraF Pro die relativen Koordinaten einblenden (Menü > Ansicht > Werkzeugleiste > Relative Koordinatenleiste). Positionieren Sie nun ein Blatt Papier auf dem Werktisch Ihrer Maschine, auf dem Sie ein Kreuz eingezeichnet haben. Verfahren Sie nun den Fräser mit der manuellen Steuerung so, dass der Mittelpunkt des Fräsers mit dem Mittelpunkt des Kreuzes übereinstimmt. Haben Sie dies ausgeführt, setzen Sie die relativen Koordinaten auf 0 zurück indem sie mit der linken Maustaste vor jedem Koordinatenfeld auf die Achsenbezeichnung klicken.





Fahren Sie nun mit Ihrem Flächen Abtaster auf den Mittelpunkt des Kreuzes. Jetzt werden die relativen X- und Y-Koordinaten angezeigt. Um diese Werte in die Offset-Einstellungen zu übernehmen, klicken Sie einfach auf "Relative Koordinaten setzten".
