Achsenkompensation (Diese Option befindet sich zur Zeit in der Testphase!) |

|
Achsenkompensation (Diese Option befindet sich zur Zeit in der Testphase!) |
|
Die Achsenkompensation korrigiert mechanische Ungenauigkeiten auf der X und Y Achse. Um diese Funktionen nutzen zu können, muss die Genauigkeit der Achse X und Y vermessen werden.
Die Abweichungen werden in 2 ASCII Dateien, getrennt für X und Y gespeichert. Die Abweichung muss immer relativ vom letzten Meßpunkt ermittelt werden.
Sinnvoller Abstand zwischen Meßpunkten beträgt mindestens 10mm.
Die ASCII Dateien müssen folgendermaßen aussehen:
0,005
0,00425
-0,00025
-0,004875
-0,009
-0,011
-0,017
....

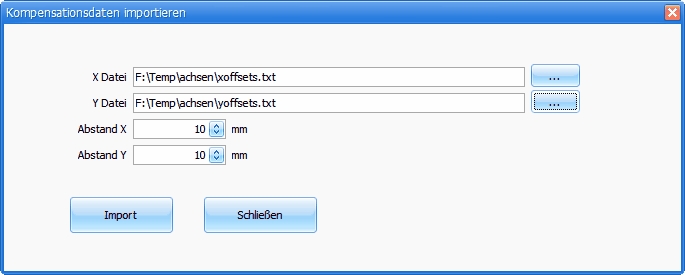

Der Button "Import" im Menü "Maschinenparameter -> Achsen" öffnet das Dialogfenster "Kompensationsdaten importieren".
In dem Dialogfenster werden die ASCII Dateien mit den Werten für X und Y und die Abstände zwischen Meßpunkten angegeben. Durch Drücken des Buttons "Import" werden die Daten geladen.
Am Ende muss nur noch die Kompensation aktiviert werden.
