Starten Sie Corel Draw mit einem leeren DIN A4 Blatt.

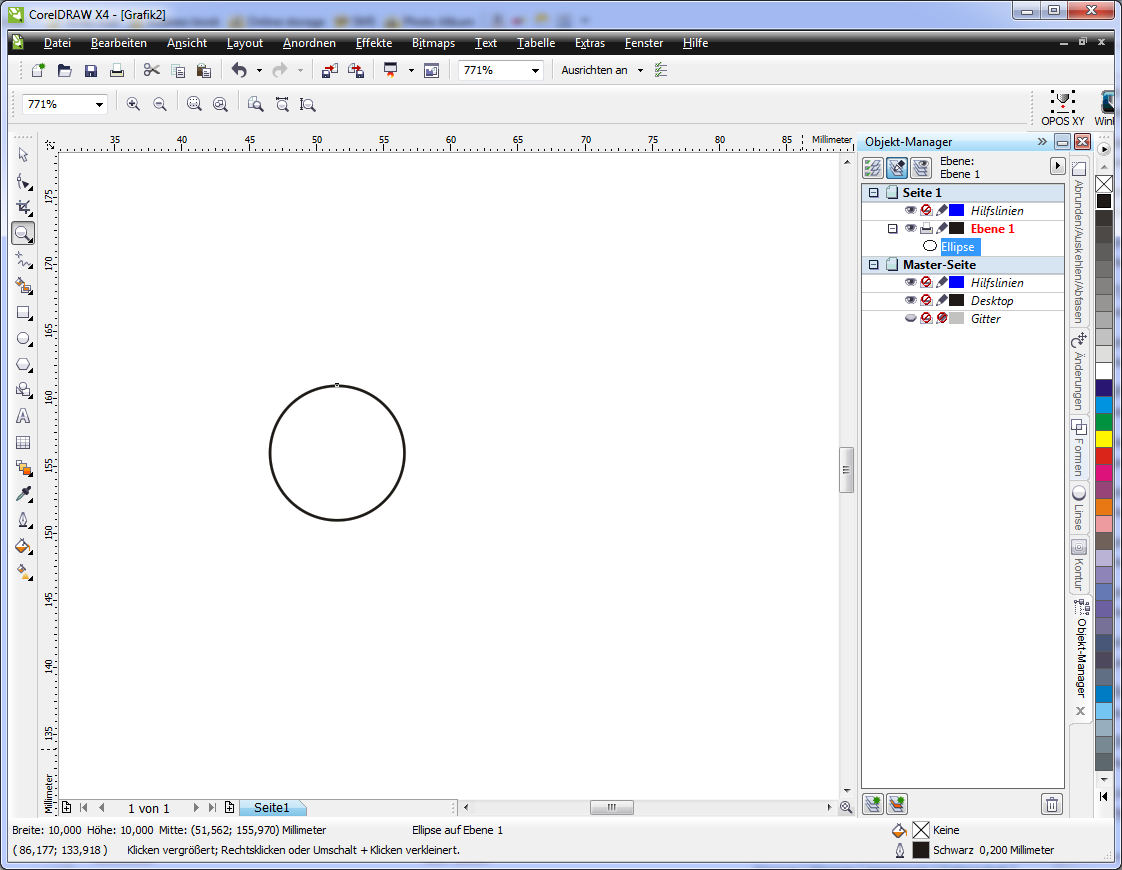

Zeichnen Sie mit der Kreis/Ellipsen Funktion einen Kreis mit einem Durchmesser von 10mm.

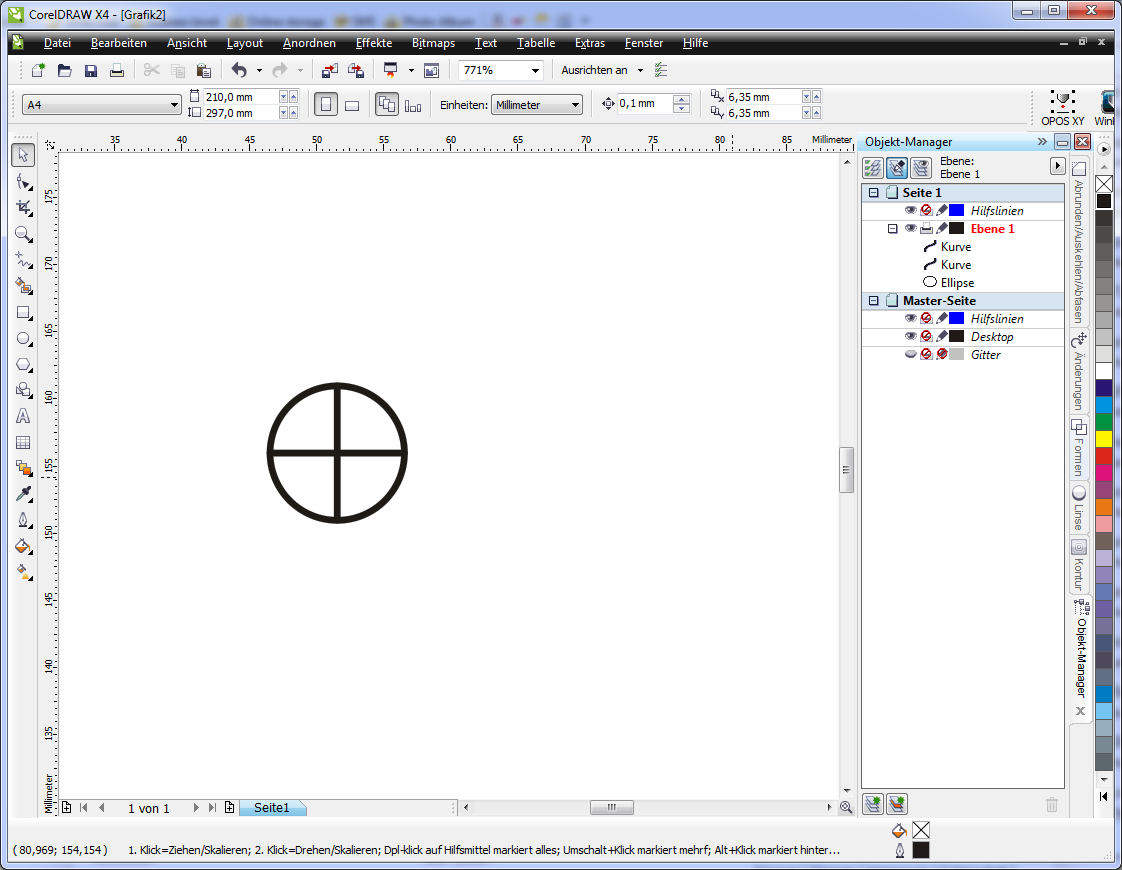

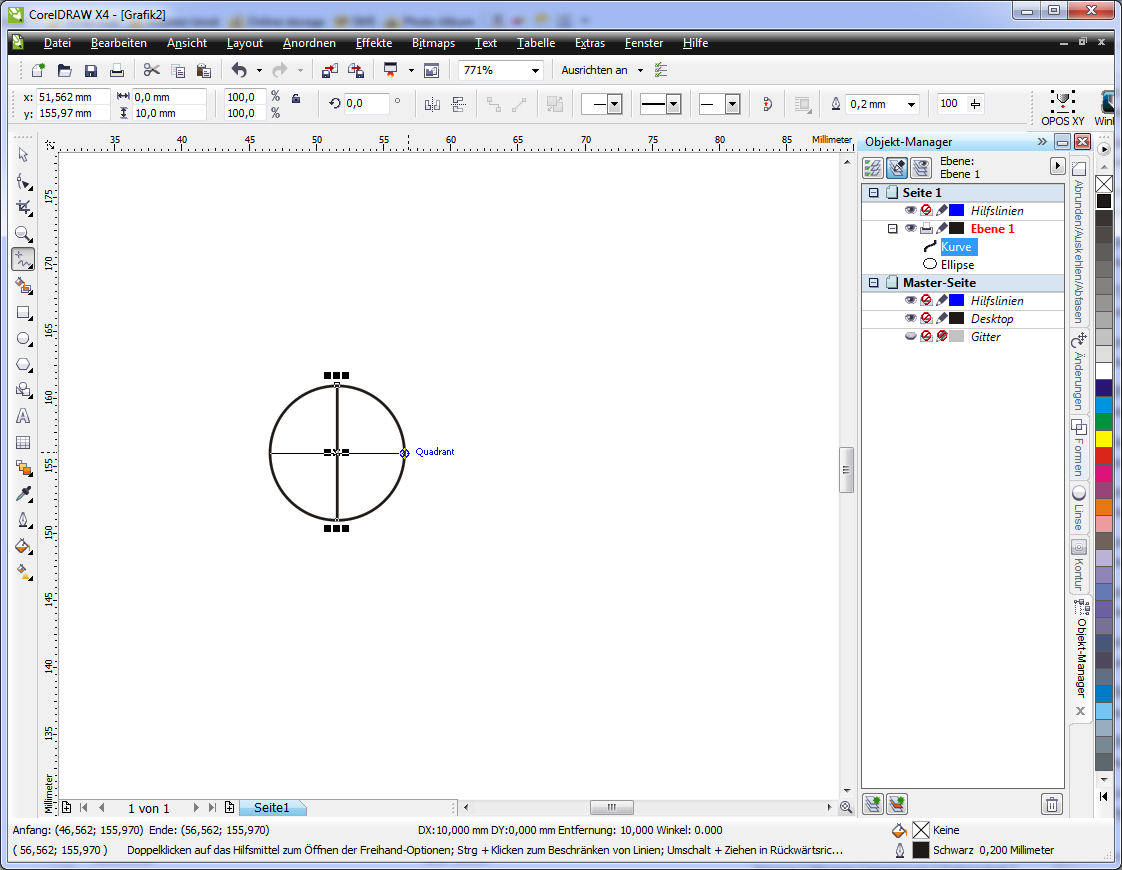

Zeichnen Sie die beiden Linien und benutzen Sie hierfür als Hilfe die Option An Objekten Ausrichten Alt Z um die Linien von Quadrant zu Quadrant zu zeichnen.

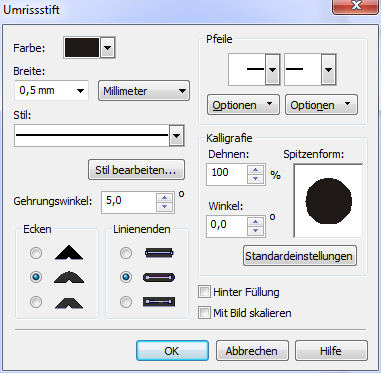

Wählen Sie nun alle drei Elemente an und Gruppieren sie diese. Anschließend werden dieser Marke noch die Linienattribute zugeordnet. Die Linienstärke sollte etwa 0,5mm betragen.

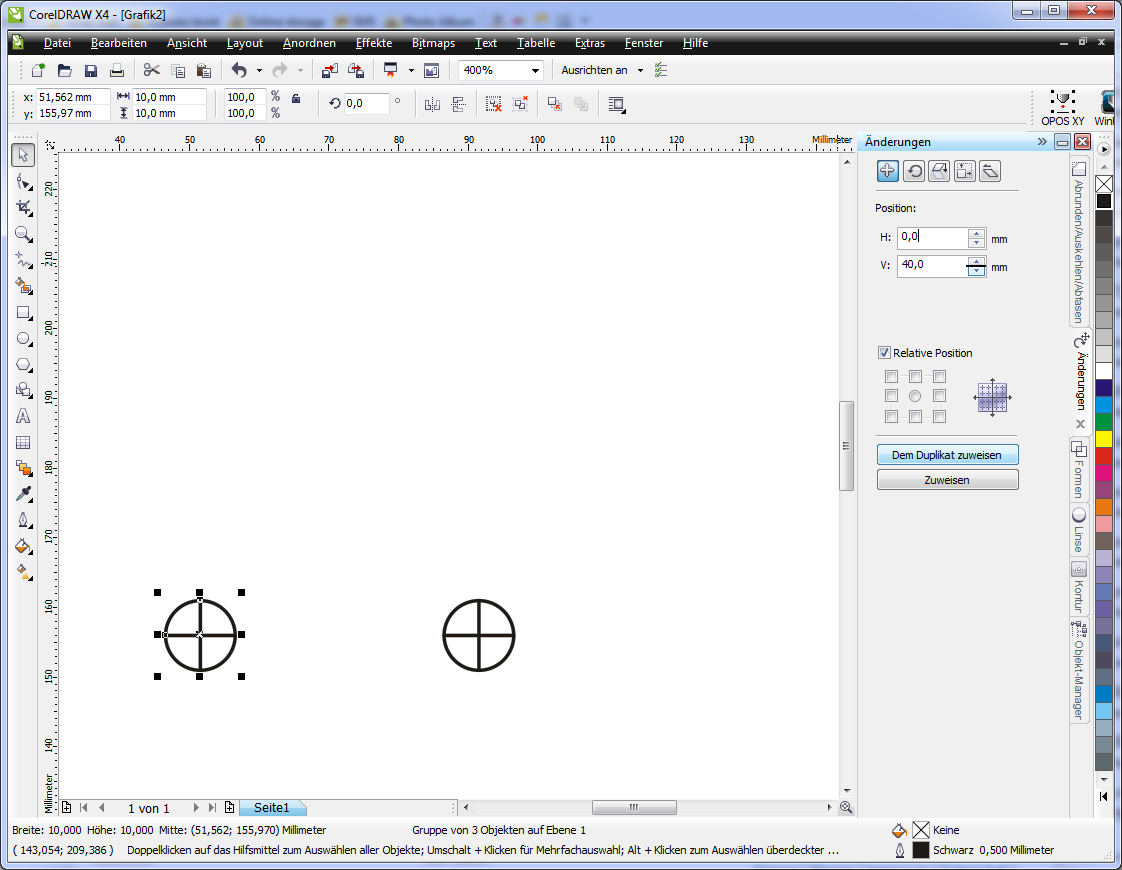

Diese Marke muss nun noch einmal in X-und in Y-Richtung dupliziert werden.

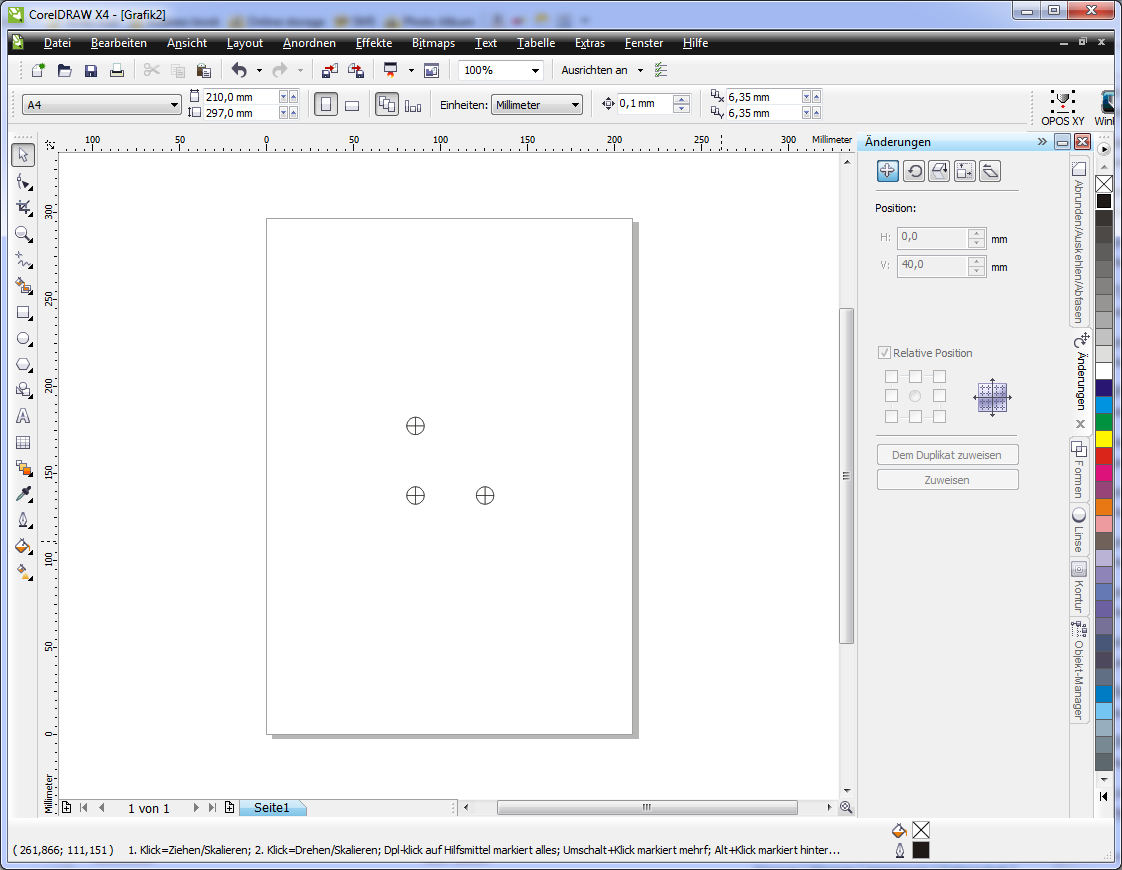

Die fertige Vorlage sollte dann etwa wie folgt aussehen.
Speichern Sie diese Datei als Kalibrierungsvorlage. Abstand und Größe der Marken können variieren und den persönlichen Bedürfnissen angepasst werden. Die oben angegebenen Größen sind für einen Kameraabstand von 120mm gut geeignet und haben sich in der Praxis bewährt.
