Bearbeiten > Ecken abrunden

Bei Teilen, die nicht exakt sein müssen, kann durch das Abrunden der Ecken, die Laufruhe der CNC Maschinen stark erhöht werden (besonders für Tangentialachse).

Es gibt folgende Einstellungsmöglichkeiten:

•Der Abstand (D) zwischen Ecke und Bogen beeinflusst wie stark abgerundet werden soll. Je größer der Abstand desto stärker ist die Abrundung.

•Mit dem Parameter "ab Winkel" wird festgelegt ab welchem Winkel die Abrundung erfolgen soll.

Beschreibung	Taste	Menübefehl	Symbol
Ecken abrunden ab einem bestimmten Winkel.	keine	Bearbeiten > Ecken abrunden

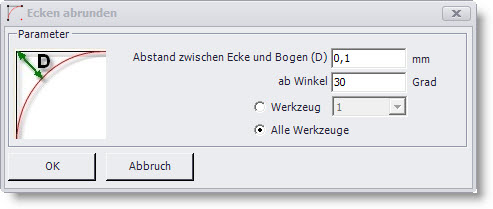

Abbildung: Ecken abrunden

Bevor die Ecken abgerundet werden, sollte die Wegoptimierung mit Glättefaktor ausgeführt werden.
