Grundlagen > Einrichten der Maschine > Abschließende Überprüfung

Wie überprüfe ich die Schrittverluste?

1.Laden Sie eine zu bearbeitende Datei. Diese Datei sollte etwas größerer sein, damit die Laufzeit der CNC-Maschine etwa 30 Minuten beträgt.

2.Setzen Sie den Nullpunkt Z hoch genug damit die CNC Maschine in der Luft arbeitet.

3.Strecken Sie die Zeichnung, bis auf einen kleinen Rand von etwa 1 mm, auf die gesamte Maschinen-Oberfläche. Somit wird gewährleistet dass der gesamte Verfahrweg der CNC-Maschine abgefahren wird.

Beschreibung	Taste	Menübefehl	Symbol
Eine Zeichnung kann auf einem Werkstück oder Arbeitsbereich gestreckt werden. Hierzu gibt man den Rand-Abstand an.	keine	Bearbeiten > Zeichnung > Strecken

4.Führen Sie eine Referenzfahrt durch.

5.Klicken Sie auf das Symbol für Fräsen/Bohren und fahren Sie die komplette Datei ab.

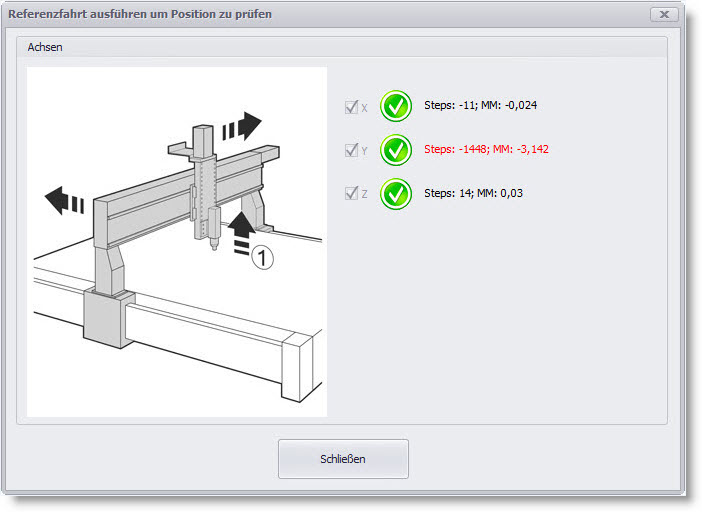

6.Nachdem die Datei komplett abgefahren ist, starten Sie "Position prüfen..." (Menü > Fahren > Position prüfen...). Eine Referenzfahrt wird ausgeführt und die Ergebnisse werden angezeigt.

7.Werden hier die Positionsdaten der einzelnen Achsen rot (= außerhalb der Toleranz (> 0,1 mm)) angezeigt, haben Sie Schrittverluste. Sind die Werte außerhalb der Toleranz, müssen Sie die Geschwindigkeitswerte herabsetzten.

Schrittverluste Überprüfen
