Achsenauflösung Prüfen

Previous pageReturn to chapter overviewNext page

Um die Achsenauflösung zu prüfen gehen Sie wie folgt vor:



X- und Y-Achse:



1.Legen Sie ein Blatt Papier auf den Werktisch Ihrer Maschine und zeichnen Sie dann den Startpunkt des Fräsers ein

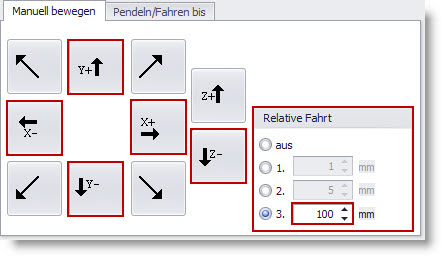

2.Verfahren Sie nun die Maschine unter Zuhilfenahme der manuellen Maschinensteuerung im Hauptfenster von cncGraF Pro, indem Sie "Relative Fahrt" einschalten und in einem der Felder als Strecke 100 mm (es kann auch ein anderer Wert gewählt werden) eingeben. Klicken Sie nun einmal auf das entsprechende Steuerungssymbol der Achse, die Sie überprüfen wollen.





3.Die Maschine fährt die angegebenen 100 mm.

4.Zeichnen Sie nun die Endposition des Fräsers auf dem Papier ein und messen Sie den Abstand zwischen den beiden Punkten.

5.Entspricht dieser Abstand den gewünschten 100 mm, ist die Spindelauflösung richtig eingestellt. Stimmt der Abstand nicht, müssen Sie die Einstellungen anpassen.



Z-Achse:



1.Fahren Sie die Z-Achse auf Zmax und messen Sie den Abstand vom Werktisch Ihrer Maschine bis zur Maschinenhalterung.

2.Verfahren Sie nun die Maschine unter Zuhilfenahme der manuellen Maschinensteuerung im Hauptfenster von cncGraF Pro, indem Sie "Relative Fahrt" einschalten und in einem der Felder als Strecke 100 mm (es kann auch ein anderer Wert gewählt werden) eingeben. Klicken Sie nun einmal auf das Symbol Z- um die Maschinenfahrt zu starten.

3.Ist die Maschine an der Endposition angekommen, messen Sie erneut den Abstand vom Werktisch bis zur Maschinenhalterung.

4.Entspricht die Differenz zwischen Anfangs- und Endposition dem eingestellten Wert, ist die Z-Achse richtig justiert. Stimmt der gemessene Wert nicht, müssen Sie auch hier die Parameter der Achse entsprechend verändern.
