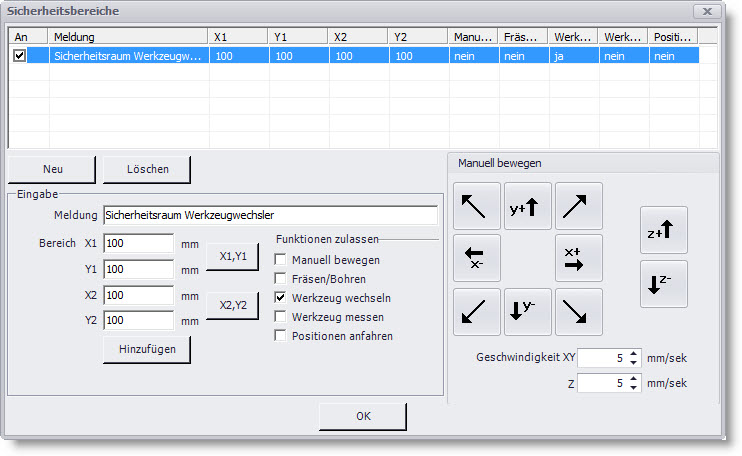

Einstellungen > Sicherheitsbereiche

Ein Sicherheitsbereich schützt vor unerlaubten Aktionen. Es können beliebig viele Sicherheitsbereiche definiert werden.

Beschreibung	Taste	Menübefehl	Symbol
Sicherheitsbereiche definieren.	keine	Einstellungen > Sicherheitsbereiche	kein

Ein gutes Beispiel für die Anwendung eines Sicherheitsbereiches ist der automatische Werkzeugwechsler. Im Bereich des Werkzeugwechslers sollten nur Werkzeuge gewechselt werden. Alle anderen Aktionen wie z.B.: "Manuell bewegen" oder "Pendeln/Fahren bis" sind für den automatischen Werkzeugwechsler gefährlich.

Die Abbildung links zeigt dass ein Werkzeugwechsler (4 Werkzeuge)

mit der Funktion "Sicherheitsbereiche" geschützt ist.

Ein Sicherheitsbereich wird als graues Rechteck

mit einer diagonalen Linie dargestellt.

Für die Sicherheitsbereiche können folgende Aktionen zugelassen werden:

•Manuell bewegen

•Fräsen/Bohren

•Werkzeug wechseln

•Werkzeug messen

•Position anfahren

Die Sicherheitsbereiche sind eine reine Softwarelösung und können nicht schützen, wenn cncGraF Pro die Position der CNC Maschinen nicht kennt.
