Es gibt drei Statusleisten, die dem Benutzer Informationen zur Verfügung stellen:



•Die beiden oberen Statusleisten zeigen die aktuellen Positionen der Maschine an. Dabei wird die Position "absolut" sowie "relativ" in Millimetern angezeigt. Die relativen Koordinaten können im Hauptmenü "Ansicht > Relative Koordinaten zurücksetzen" auf die aktuelle Fräserposition relativ zum gesetzten Nullpunkt zurückgesetzt werden. Über die Statusleiste selber können die Werte einzeln, durch das Anklicken der entsprechenden relativen Koordinate, auf null zurückgesetzt werden.

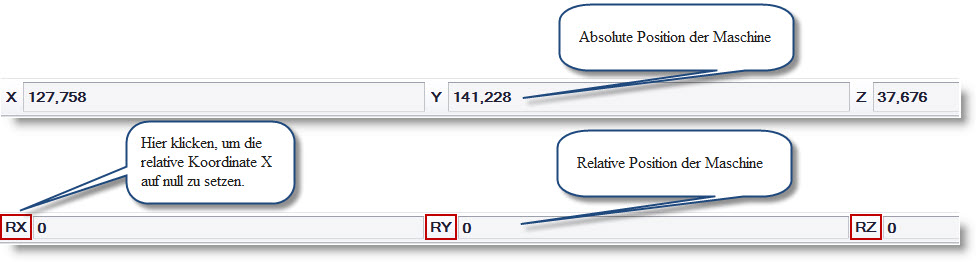

Abbildung 1: Obere Statusleisten mit der absoluten und relativen Maschinenpositionen



•Die untere Statusleiste zeigt die Koordinaten der Mauszeiger-Position, die verwendete Maßeinheit und den Arbeitsstatus der Maschine (Arbeitsfortschritt in Prozent und geschätzter Restzeit, Werkzeugnummer, Verwendung von Macros) an.

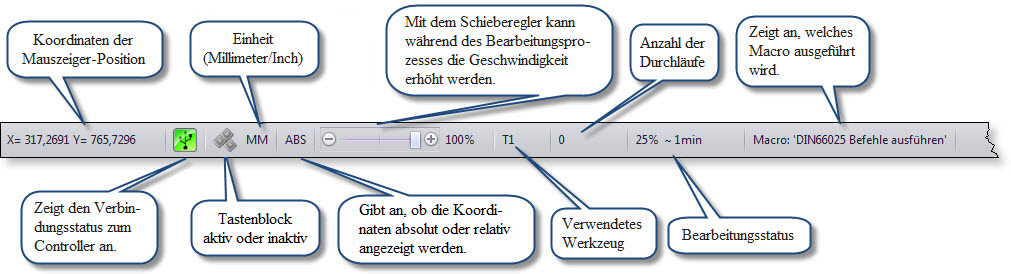

Abbildung 2: Untere Statusleiste
